Канализационные и дренажные колодцы Wavin

Введение

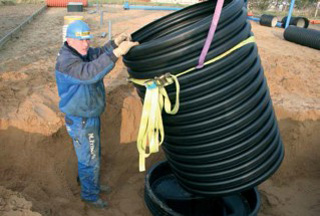

Установка дренажного колодца Wavin

Уже более 50 лет Wavin уделяет пристальное внимание потребностям своих клиентов и ищет для них оптимальные решения. Проблемы владельцев и пользователей канализационных систем - это наши проблемы. Мы в совершенстве знаем требования к современным канализационным сетям, а наши новаторские решения позволяют их удовлетворить. Это мы были первыми, кто предложил инспекционные колодцы DN 315 и 425, а затем пластиковые обслуживаемые колодцы диаметром 1000 мм. Мы постоянно расширяем возможности проектирования и строительства сетей, опираясь на запатентованные решения, которые делают наше предложение уникальным и исключительным, удовлетворяя при этом всё возрастающим требованиям инвесторов и будущих эксплуатирующих организаций.

В целях обеспечения высокого качества Wavin использует свой собственный опыт, проводит лабораторные и полевые исследования. Многие из исследований в реальном масштабе проводятся как долгосрочные. Самые старые исследовательские проекты имеют более чем 30-летнюю историю. К таким относится исследование поведения шахтной трубы колодца в грунте в переменных температурных условиях, характерных для умеренного климата. Эти исследования являются бесценным источником знаний, подтверждают уникальный характер работы шахтных гофрированных труб с грунтом и эффективность проектных решений в защите дорожных покрытий. За проведение испытаний несут ответственность центральная лаборатория Wavin Technology & Innovation в Голландии, а также внутренние лаборатории на отдельных заводах.

Назначение

Колодцы Wavin являются неотъемлемым элементом канализационных сетей. Они предназначены для обслуживания канализационных сетей с поверхности земли (инспекционные колодцы) или предоставляют доступ к ним обслуживающему персоналу (обслуживаемые колодцы). Совместно с гладкостенными канализационными трубами (ПВХ, ПП, ПЭ) и гофрированными трубами Wavin X-Stream образуют самостоятельную канализационную сеть (хозяйственно-бытовую, ливневую или смешанную). Также являются обязательным элементом дренажных систем Wavin. С помощью переходных адаптеров колодцы Wavin могут быть соединены с канализационными системами, выполненными из традиционных материалов.

Колодцы Wavin могут использоваться как в качестве проходных (прямых и поворотных), так и в качестве соединительных узлов сетей. Сборные элементы колодцев позволяют также применять их в качестве дождеприемных.

Колодцы Wavin

Кроме того, колодцы Wavin находят применение как колодцы расширительные и перепадные, а также как подземные камеры для размещения оборудования (счётчиков воды, арматуры, клапанов, насосов).

Когда стандартных решений не достаточно или нужды заказчика уникальны, Wavin предлагает колодцы по индивидуальным заказам, выполненные из гофрированных полиэтиленовых (ПЭ) и полипропиленовых (ПП) труб.

Благодаря своим уникальным характеристикам колодцы Wavin находят широчайшее применение во многих отраслях экономики (промышленность, сельское хозяйство, транспорт, строительство, ЖКХ и т.д.).

Обзор колодцев Wavin – виды в зависимости от технической сложности

Современные требования к канализационным системам очень высоки. Применяемые решения должны обеспечить долговечность, герметичность, оптимальные гидравлические характеристики, химическую и термическую стойкость. Они должны быть также приспособлены к условиям эксплуатации.

Основным параметром для определения области применения тех или иных видов пластиковых колодцев является максимально допустимый уровень грунтовых вод

Wavin предлагает широкий спектр решений от высокотехнических до рационализированных, отвечающих умеренным требованиям.

Максимально допустимый уровень грунтовых вод - это технический параметр для колодцев, который обязан обозначить производитель. Он определяет долговечность и прочность колодца - подобно кольцевой жёсткости для самотечных труб

Благодаря многолетнему опыту, использованию термопластичных материалов, внедрению передовых конструкционных решений и использованию современных технологий производства колодцы Wavin соответствуют требованиям норм, обеспечивают безопасность, а также исключают стандартные проблемы, возникающие при эксплуатации канализационных сетей.

Колодцы сконструированы в расчете на максимальные статические и динамические нагрузки, возникающие в грунтах. Колодцы имеют высокий коэффициент запаса прочности, который обеспечивает надёжность и долговечность в любых условиях.

Предложение колодцев Wavin включает в себя также колодцы с рационализированными с точки зрения стоимости техническими параметрами. Надёжная информация, полученная при испытаниях, позволяет безопасно использовать колодцы с обеспечением полной функциональности и высокой долговечности системы.

Области применения

В соответствии со стандартами необходимым является указание следующих параметров:

максимальный уровень грунтовых вод,

максимальная глубина использования,

максимальная транспортная нагрузка.

Многие инвестиции требуют расширенной информации – например, доступ к местности с особыми условиями (горные районы, железнодорожные зоны).

Преимущества использования канализационных колодцев Wavin:

Колодцы устойчивы к широкому диапазону статических и динамических нагрузок. Не требуют дополнительных укрепляющих (напр. бетонирование) или анкеровочных (пригруз, анкеровка) процедур

Конструкция колодцев адаптирована к нашему климату (большие глубины промерзания, значительные температурные колебания).

Конструкция колодцев адаптирована к разным типам почв и их изменениям во времени ("слабонесущие" грунты, орашаемые, с переменным уровнем грунтовых вод).

Колодцы Wavin могут использоваться на больших глубинах, H > 6 м – информацию о таком использовании предоставляет Wavin.

Преимущества конфигураций лотковых частей

Сборные днища колодцев Tеgrа

Большой выбор конфигураций лотковых частей позволяет приспособить колодцы под индивидуальные потребности заказчиков. Возможность подрезки шахтных труб делает возможным применять колодцы на различных глубинах. Использование муфт для врезки по месту („in situ”) делает колодцы универсальными с точки зрения области их применения, позволяя при необходимости за считанные минуты получить подключение трубопровода на необходимой высоте с минимальными трудозатратами.

Колодцы Tеgrа обладают особыми конструктивными преимуществами, основным из которых является возможность регулирования угла отклонения раструба на 7,5° относительно собственной оси в любом направлении.

Сборные днища под углом 90° идеально подходят для городских районов и для размещения под дорогами, обеспечивают прохождение трубопроводов под дорогами кратчайшим путем.

Колодцы Wаvin – единственные на рынке отвечают требованиям в отношении гидравлики сточных вод, которые оговаривает датская норма DS 2379

Многие конфигурации могут иметь дополнительное применение:

сборные днища могут использоваться также как днища с одним боковым притоком;

поворотные днища и днища с одним боковым притоком могут использоваться как правые, так и левые;

глухие днища могут использоваться как днища остойников, герметичных резервуаров для подземного измерительного оборудования или запорно-регулирующей арматуры;

сборные днища могут применяться как распределяющие днища в системах инфильтрации.

Ассортимент конфигураций колодцев также влияет на организацию строительного цикла. Днища производятся серийно, благодаря чему при строительстве нужно меньше запасов.

Оптимальная модель оборудования сети колодцами

Пример рекомендаций компании Wavin, касающихся оборудования канализационной сети колодцами (с точки зрения оптимальной функциональности, средств, легкой, безопасной и экологичной эксплуатации). Рекомендации можно использовать, если они не отличаются от рекомендаций инвестора, пользователя или указаний строительных норм и правил.

Оснащая канализационную систему колодцами в канализационных узлах, использовать как обслуживаемые, так и инспекционные колодцы (см. рисунок).

Маленькие инспекционные колодцы

Диаметры инспекционных колодцев адаптировать к габаритам эксплуатируемого оборудования).

В местах, где это позволяет грунт, использовать колодцы менее сложной конструкции.

Обслуживаемые колодцы использовать прежде всего в главных узлах канализационной сети, но не чаще, чем через каждые 50 м.

В остальных узлах дополнять сеть маленькими инспек - ционными колодцами (напр. DN 315).

При выборе лотковых частей:

максимально использовать сборные элементы – в канализационных узлах применять готовые решения;

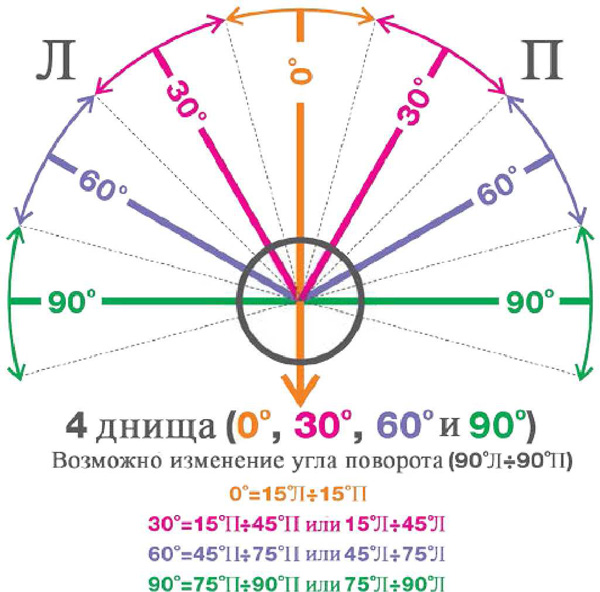

Колодца с поворотными днищами

в случае отсутствия готовых конфигураций днищ применять фитинги (заглушки, переходы, тройники и отводы);

В случае применения поворотных лотковых частей наиболее оптимальную работу обеспечивают отводы с малыми углами изгиба – до 30°;

изменения направления выполнять в рабочем пространстве колодца – требуются поворотные днища (см. рисунок);

в дождевых и хозяйственно-бытовых колодцах применять днища с площадкой, размещённой на высоте H = D.

На транзитных участках канализационной сети использовать пропускные колодцы, маленьких диаметров, исключительно для вентиляционных целей.

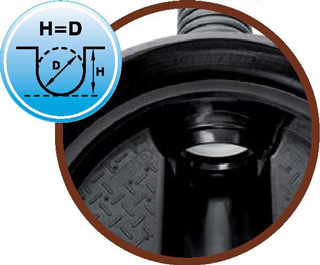

Днища с площадкой, размещённой на высоте H = D

С точки зрения безопасности обслуживания колодцы с глубиной менее 2 м должны быть инспекционными.

Не снабжать все обслуживаемые колодцы Tegra 1000 лестницами. Из соображений экономии и безопасности комплект лестниц передать на оснащение эксплуатационных служб (рекомендация согласно правилам безопасности и охраны труда и европейской директиве, требующей ограничения проведения работ обслуживающим персоналом в канализационных сетях, применяемая также в скандинавских странах).

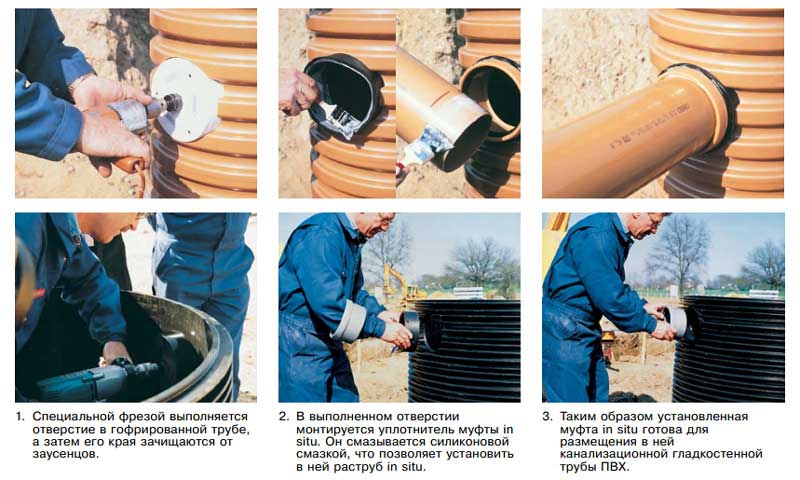

При организации перепадных колодцев использовать муфты in situ.

При подключении к действующим трубопроводам использовать переходы.

Пример оборудования канализационной сети колодцами

Преимущества использования колодцев Wavin

Применяются следующие технологии:

Использование термопластичных материалов: ПП, ПЭ, ПВХ

Развитие технологий производства пластмасс

Возможность применения уникальных конструкционных решений

Использование многолетнего европейского опыта, исследований в реальном масштабе и лабораторных исследований

Результатом этого является:

Получение однородных пластиковых канализационных систем (трубопроводы и колодцы);

Соответствие стандартам и европейским нормам;

Эргономика и безопасность обслуживания;

Современность – адаптация к действующим стандартам труда и возможностям современного эксплуатационного оборудования;

Решение стандартных эксплуатационных проблем:

герметичные системы (меньше инфильтрации и эксфильтрации)

лучшая гидравлика

снижение процессов истирания, коррозии, врастания корней, образования засоров

меньше проблем в местах соединения трубопроводов с колодцами

минимизирование проблем, возникающих в верхней части колодца (люки, адаптеры, горловины и т.д.)

Использование сборных канализационных колодцев Wavin создает широкие возможности решения чаще всего возникающих проблем в проектировании, строительстве и эксплуатации. Помимо преимуществ, связанных со свойствами материалов, соответствием на высшем уровне всем требуемым нормам PN-EN 13598-2, а также высоким стандартом контроля качества продукции, колодцы характеризуются уникальной адаптацией к переменным грунтово-водным и климатическим условиям. Использованные инженерные решения учитывают специфические потребности подземных конструкций, работающих в переменных климатических условиях, и используют совместную работу конструкции с грунтом, что, согласно практике и имеющимся знаниям, позволяет избежать ошибок на этапе строительства, значительно снижает количество аварий, позволяет проводить плановую систему консервации канализационной сети и ограничить эксплуатационные расходы.

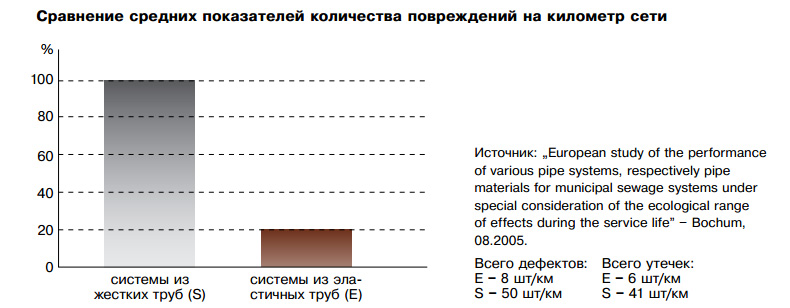

Сравнение средних показателей количества повреждений на километр сети

Уникальность колодцев Wavin:

100% герметичность канализационной системы исключает явление инфильтрации и любые негативные финансовые и экологические последствия, связанные с этим;

Стойкость к коррозии способствует не только меньшему количеству аварий, но и минимизирует риск для здоровья или жизни людей, выполняющих ремонтные или консервационные работы;

Маленькая нагрузка на поверхность означает, что нет необходимости укрепления почвы или замены грунта с целью правильной установки колодцев;

Продуманная конструкция , высокое качество и использованные материалы делают колодцы Wavin чрезвычайно легкими в монтаже и эксплуатации:

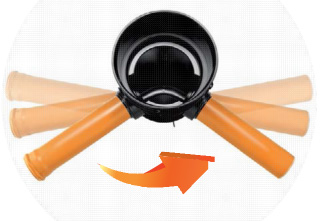

Регулируемые раструбы

регулируемые раструбы, позволяющие выполнить подключение под любым углом;

наиболее широкое предложение конфигураций лотковых частей на рынке, что дает максимум возможностей правильно построить узлы в канализации как из гладкостенных труб ПВХ, так и гофрированных труб Wavin X-Stream;

специально предназначенные гофрированные шахтные трубы, работающие вместе с грунтом и облегчающие уплотнение обсыпки в траншее;

люк, связанный конструкционно с поверхностью земли, так называемый плавающий люк (ограничивающий до минимума растрескивание поверхности дороги)

безопасный и эргономичный вход в колодец;

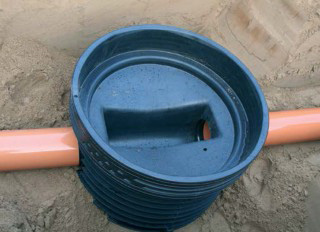

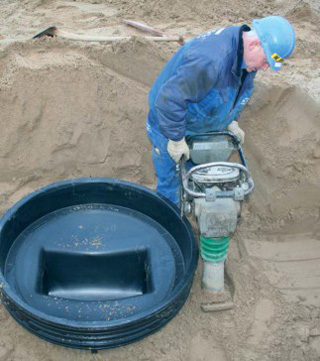

Плоское дно колодца

плоское дно, облегчающее размещение колодца в траншее;

размещение площадки на высоте H = D исключает затопление площадки при полном заполнении канализационной трубы, а в результате улучшает условия безопасности и охраны труда в обслуживаемом колодце;

широкий ассортимент переходных адаптеров позволяет подключать колодцы к канализационным системам из традиционных материалов;

возможность создания герметичных подсоединений к шахтной трубе колодца на строительной площадке (муфты in situ).

Кроме того, колодцы Wavin являются наиболее широким предложением на рынке – выбор в зависимости от технической сложности продукции и возможных областей использования.

Колодцы Wavin также являются идеальным решением с точки зрения логистики – один поставщик может сформировать полную спецификацию компонентов канализационной сети.

Линейка канализационных колодцев Tegra

В состав линейки колодцев Tegra входят обслуживаемые колодцы Tegra 1000 NG и инспекционные колодцы Tegra 600 и Tegra 425.

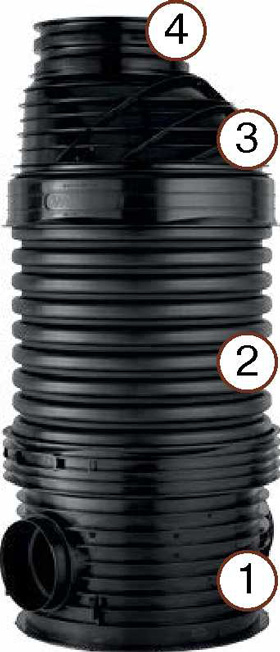

Конструкция колодца

Конструкция колодцев:

1 - Днище из ПП или ПЭ – лотковая часть колодца с профилем;

2 - Гофрированная труба из ПП, представляющая собой шахтную трубу колодца;

3 - Коническая горловина из ПП – только Tegra 1000 NG, уменьшает диаметр колодца с 1,0 м до 0,6 м, так чтобы можно было использовать люк;

4 - Люки.

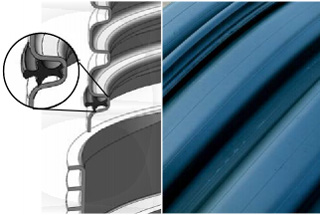

Элементы колодцев соединяются раструбно с помощью уплотнительных колец. Глубина раструбных соединений днищ и конической горловины составляет 20 см.

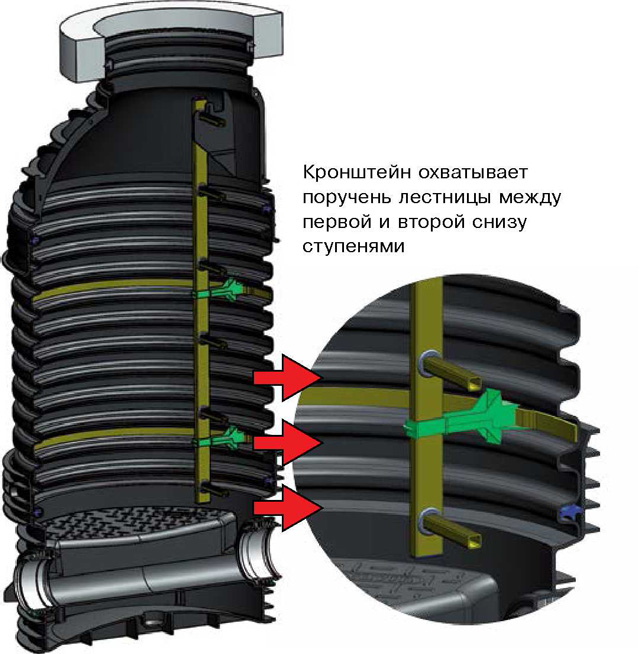

Дополнительно колодцы Tegra 1000 NG могут быть оснащены лестницами.

Лестница выполнена из эпоксидной смолы, укрепленной стекловолокном (GRP), окрашена в ярко-желтый цвет. Верхняя поверхность ступеней имеет продолговатые углубления, образующие противоскользящую поверхность.

Лестница протестирована на разрыв и вертикальные нагрузки и ее характеризуют параметры выше требований, установленных нормой PN-EN 13596-2:

прочность анкеровки 6 кН;

максимальная вертикальная нагрузка 2,6 кН.

Размеры:

минимальное расстояние от стенки в любой точке составляет 15 см;

ширина ступени составляет 330 см

расстояние между верхними поверхностями соседних ступеней составляет 30 см;

сечение ступени имеет размеры: 28,8 x 27,8 мм.

Канализационные колодцы O315 и 425 мм

Колодцы O315 (DN/ID315) и O425 (DN/ID425) мм, согласно PN-EN 476, являются инспекционными канализационными колодцами.

Днище из ПП – основа колодца с литым гидравлическим профилем.

Конструкция колодца

Гофрированная труба из ПП или ПВХ – шахтная труба колодца.

Люки.

Элементы колодцев соединяются раструбно с помощью уплотнительных колец.

Перепадные колодцы

Если необходимо выполнить подсоединение канализационной трубы выше дна канализационного колодца, то в соответствии со СНиП 2.04.03-85 "Канализация. Наружные сети и сооружения", на трубопроводах диаметром до 600 мм перепады высотой до 0,5 м допускается осуществлять без устройства перепадного колодца - путем слива в смотровом колодце. Перепады высотой до 6 м на трубопроводах диаметром до 500 мм включительно следует осуществлять в колодцах в виде стояка сечением не менее сечения подводящего трубопровода.

Для стояков диаметром до 300 мм допускается установка направляющего колена.

Конструкция колодца

Рекомендуется, в соответствии с рисунком, выполнить отклонение самотечной трубы (стояка) под углом 45° или 90° того же диаметра, как и подводящая труба. Подсоединение к колодцу подводящей трубы осуществляется с помощью муфты in situ (диаметром 160 или 110) или в раструб днища с лотковой частью.

Колодцы как герметичные подземные камеры

Элементы колодца Tegra 1000 NG можно применять с целью выполнения герметичной камеры, в которой может быть установлено измерительное или эксплуатационное оборудование.

С этой целью, как основание резервуара, можно использовать глухое днище с монтажной площадкой. В этом случае глубина расположения оси трубопровода составляет 1,4-2,2 м.

Перепадные колодцы

Расширительные колодцы

Применение специального днища в сочетании с типовыми элементами колодцев Tegra 1000 (средней удлинительной частью и конической горловиной) позволяет смонтировать колодец, представляющий собой приемник для системы канализации под давлением. Днище расширительного колодца оснащено подводящим патрубком из ПЭ (полиэтилена), для соединения с напорным трубопроводом, а также патрубком для подсоединения самотечных трубопроводов из поливинилхлорида. В днище колодца устроена впускная камера.

Напорный трубопровод вводится в аванкамеру, ниже уровня ее наполнения. Самотечный сток находится за краем слива. Сточные воды из системы напорной канализации впускаются в систему самотечной канализации, не нарушая течения в ней.

Патрубки в днище могут быть расположены под произвольным углом, что позволяет менять направление течения сточных вод.

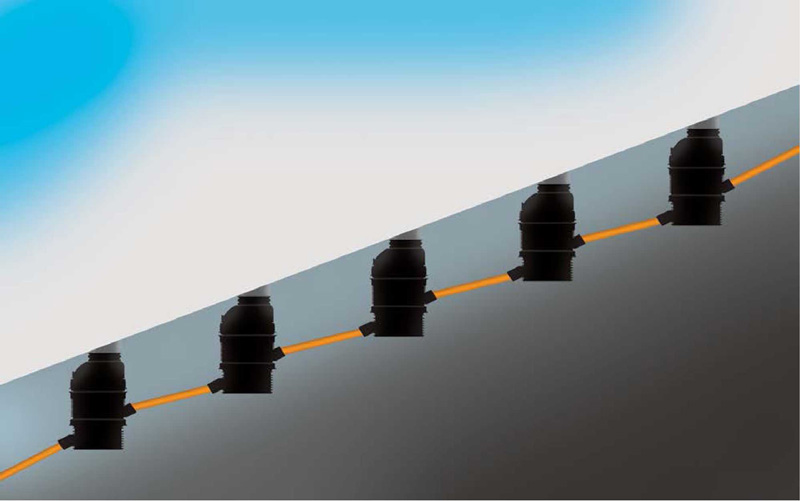

Днище колодца для гашения скорости потока (на заказ)

В горных районах, где присутствуют большие уклоны канализации, возможно преодоление больших разниц высоты с помощью перепадных инспекционных колодцев. В случае обслуживаемых колодцев рекомендуется использование колодцев для гашения скорости потока. В таких колодцах приток присоединяется по касательной к стенке, выполняет вихревое движение по установленной в дне колодца воронке, в которой происходит выделение энергии. Затем поток поступает далее по сети.

Дождеприемные колодцы Wavin

Решения дождеприемных колодцев – всегда подразумевают под своим применением опасность разгерметизации и частичного разрушения конструкций колодца.

Особенно данное явление проявляется в зонах умеренного климата, где температурные перепады достаточно часто переходят нулевую температурную отметку.

Применяемые решения Wavin позволяют полностью ликвидировать негативные последствия сезонных изменений температуры на всём протяжении эксплуатации дождеприемных колодцев и гарантировать долговечность системы в целом.

Установка дождеприемных колодцев Wavin под автомобильными трассами обеспечивает надёжную и долгосрочную эксплуатацию дорожного покрытия без ежегодных сезонных ремонтов.

Люки

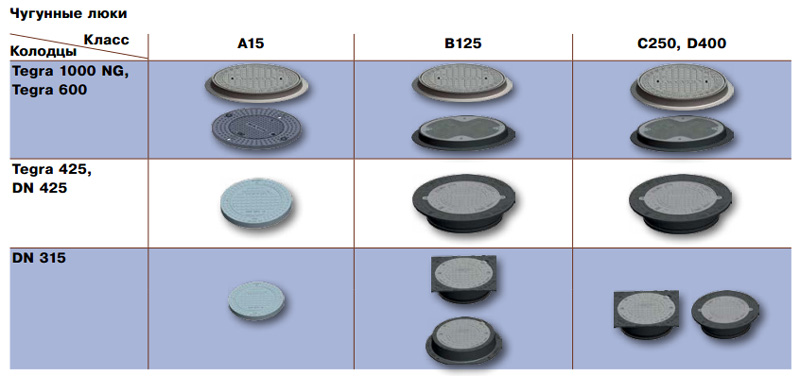

Чугунные люки Wavin

Колодцы Wavin в зависимости от назначения и размещения комплектуются люками, крышками или дождеприёмниками, выполненными из разных материалов: серого чугуна, высокопрочного чугуна, термопластических материалов (ПЭ, ПП), смеси полимерных материалов или железобетона.

Люки канализационных колодцев должны соответствовать ГОСТу 3634-99, в котором указана классификация люков в соответствии с их расположением. Ниже представлены типовые решения люков и дождеприёмников.

Классификация:

класс A15 – Область применения - зона зелёных насаждений, пешеходная зона;

класс B125 – Область применения - автостоянки, тротуары и проезжая часть городских парков;

класс D400 – Область применения - магистральные дороги.

Разгрузочное кольцо 950/600 используется при установке универсальных люков на круглой раме диаметром 720-800 мм

Примеры конструкций люков, крышек и дождеприёмников колодцев Tegra 1000 NG и Tegra600

Способ установки люков, крышек и дождеприёмников у этих колодцев одинаковый, т.к. гофрированная труба Tegra 600 и верхняя часть конической горловины Tegra 1000 NG имеют одинаковые размеры.

На всех колодцах могут быть смонтированы как люки, так и дождеприёмники. Предусмотрены следующие типы установки люков, крышек и дождеприёмников для колодцев Tegra 1000 NG и Tegra 600:

люк A15 из ПЭ устанавливается непосредственно на гофрированную часть колодца совместно с резиновым уплотнительным кольцом Tegra 600 для телескопических адаптеров. Гофрированная часть колодца может быть подрезана до нужной высоты по наружному ребру гофра;

люк A15, B125 или D400 устанавливается на телескопическом адаптере, на полимерном разгрузочном кольце или на железобетонном разгрузочном кольце. Также возможна установка люков на телескопическом адаптере совместно с одним из разгрузочных колец.

В колодцах рекомендуется устанавливать полимерное разгрузочное кольцо на поверхности, укрепленной листом геотекстиля с мин. размером 1200 х 1200 или диаметром 1200 мм с отверстием O700.

В ассортименте Вавин имеется резиновое уплотнительное кольцо для соединения полимерного разгрузочного кольца с шахтой колодца Tegra 600 или с конической горловиной Tegra 1000 NG.

На колодцах могут быть установлены уличные или тротуарные дождеприёмники.

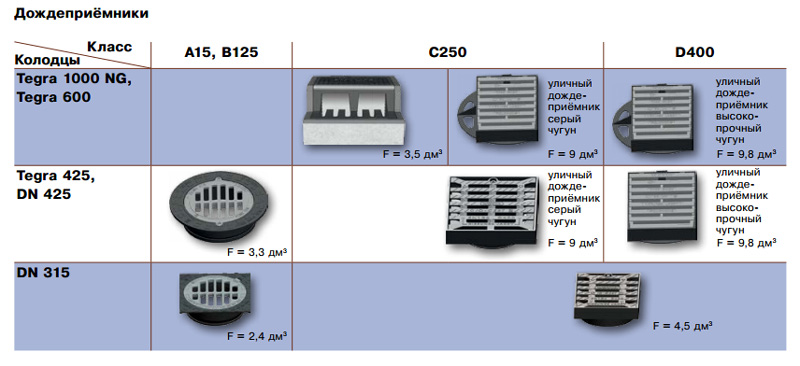

Дождеприёмники Wavin

Предусматриваются следующие виды установки дождеприёмника:

тротуарный дождеприёмник C250 используется с телескопическим адаптером, уплотнительным резиновым кольцом Tegra 600 для телескопического адаптера и железобетонным переходником на тротуарный дождеприёмник

уличный дождеприёмник D400 имеется в двух исполнениях, используется совместно с телескопическим адаптером, уплотнительным резиновым кольцом Tegra 600 для телескопического адаптера и с железобетонным переходником на каждый вид дождеприёмника.

Примеры установки люков, крышек и дождеприёмников на колодцы Tegra 425 и инспекционные колодцы DN 315 и 425

Предусмотрены следующие виды люков и дождеприёмников для канализационных колодцев с шахтной трубой DN 315 и 425:

люк A15 из чугуна или из ПП устанавливается непосредственно на гофрированную часть колодца. Гофротрубу следует подрезать по наружному ребру гофра;

крышка из полимерных материалов или железобетона устанавливается на бетонной или полимерной конической горловине

люки и дождеприёмники В125 или D400 устанавливаются на гофрированную часть колодца совместно с телескопическим адаптером и резиновым уплотнительным кольцом для колодцев o 315 и 425 мм.

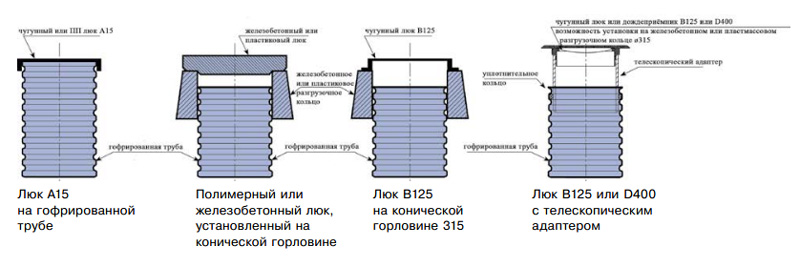

Примеры установки люков, крышек и дождеприёмников на колодцы Tegra

Пластиковые элементы люков, крышек и дождеприёмников

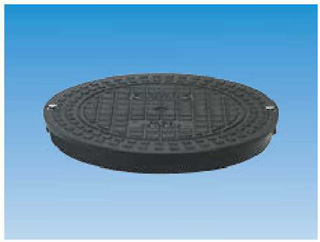

Люк ПЭ класса A15

Элементы люков и крышек – конические горловины и люки выполняются из смеси полимерных материалов, содержащих, как основной материал, пластифицированный поливинилхлорид ПВХ и другие полимерные материалы.

Элементы легкие и обладают высокой механической прочностью к статическим и динамическим нагрузкам. При этом в дорожном использовании, при динамических нагрузках эти элементы получают особенно полезные свойства, основанные на амортизации и рассеивании энергии. Благодаря этим свойствам смесь материалов получила название (TAR).

T - подавление вибрации
A - поглощение динамической
R - рассеивание энергии

Характеристика материала:

относительная плотность 1,4 г/см куб.;

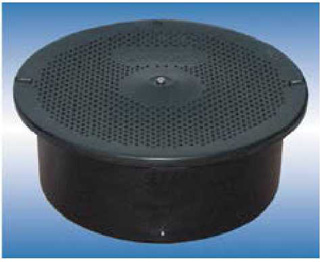

Монтажный люк ПЭ

модуль упругости 2500-3200 Н/мм;

максимально допустимая деформация 5%;

тепловая стойкость -30 до +60°C в условиях постоянной работы, а также до 180°C во время монтажа

химическая стойкость – высокая стойкость к воздействию кислот, щелочей, масел, растворителей, жиров в концентрациях, содержащихся в сточных водах и поверхностных дождевых водах.

Преимущества использования полимерных разгрузочных колец:

превосходное дополнение "плавающих" люков в пластиковых колодцах, создающее опору для дождеприёмников /люков и переносящее нагрузку на грунт (за пределы конструкционных элементов колодца);

отличное взаимодействие с чугунными люками / дождеприёмниками;

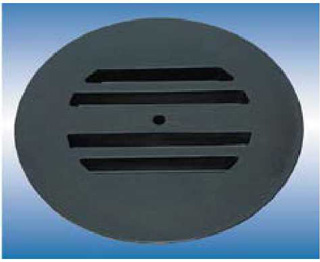

Люк ПП класса A15

эффект подавления-амортизации-рассеивания в переносе нагрузок – защита дорожных покрытий и колодцев;

начительное снижение количества дефектов поверхности, вызванных движением и действием воды под влиянием замерзания/оттаивания, в том числе растрескивания;

химическая стойкость, в том числе к солям, используемым против обледенения;

повышение безопасности и комфорта в дорожном движении;

малый вес – отсутствует необходимость в применении тяжёлой техники для погрузочно-разгрузочных и монтажных работ.

Полимерные элементы допущены для продажи и использования в дорожном строительстве. Допуск основан на соответствии техническим стандартам IBDiM AT/2007-03-2260/1.

Разгрузочные конические кольца проходят тестирования на устойчивость к поверхностной нагрузке и нагрузке, вызванной транспортным движением, согласно норме PN-EN 14802, которые по PN-EN 13598-2 требуются для пластиковых колодцев, предназначенных для применения в районах, нагруженных движением.

Инструкция по монтажу колодцев

Общие правила монтажа

Пластиковые колодцы Wavin должны быть установлены согласно технического проекта и рекомендациями строительных норм.

Подготовительные работы

Перед началом монтажных работ необходимо проверить вся ли поставленная продукция соответствует нуждам заказчика и является неповрежденной и чистой, в частности:

проверить соответствие проекту:
- диаметр колодца;
- конфигурация лотковой части;
- тип и диаметр патрубков.

проверить комплектацию поставленных элементов;

проверить состояние и чистоту уплотнителей.

Рекомендации для земляных работ

В области земляных работ необходимо соблюдать рекомендации, связанные с типом траншеи, её осушения, крепления и применяемых грунтов. Особенно важно обеспечить правильное уплотнение грунта по всей высоте колодца.

Траншея

Минимизировать размеры траншеи под типоразмеры применяемых колодцев и трубопроводов. Нижняя отметка траншеи в местах установки колодцев имеет меньшее значение (глубже), чем в местах укладки трубопроводов.

Осушение траншеи

Осушение траншеи должно предшествовать монтажным работам.

Основа

Основа под колодцами должна быть стабильная. Это может быть неповрежденный родной грунт или хорошо уплотненный насыпной грунт. В случае основы из рыхлого грунта необходимо использовать укрепление с помощью полотна из геотекстильного фильтра. Со дна траншеи должны быть устранены большие и острые камни. Возможные локальные углубления заполнить уплотненным грунтом.

Подсыпка

На такой основе размещают слой подсыпки из песка или гравия толщиной 5-15 см, в зависимости от конструкции дна и размещения патрубков колодца. Перед монтажом колодца слой подсыпки выровнять. Не нужно её уплотнять, чтобы во время монтажа в ней могли свободно углубиться нижние конструкционные элементы дна колодцев (обычное укрепляющее оребрение). Во время монтажа в подсыпке выполнить локальные углубления для свободного размещения раструбных патрубков.

Заполнение траншеи (обсыпка и засыпка)

Пластиковые колодцы требуют хорошей и постоянной поддержки грунтом. Что касается условий выполнения дорожных покрытий, дополнительно требуется, чтобы заполнение траншей, размещенных под дорожными покрытиями, было выполнено грунтом, утвержденным для использования в дорожном строительстве, указанным в PN-S-02205. Во время заполнения траншеи необходимо получить плотность по всей высоте колодца, соответствующую нагрузке и грунтово-водным условиям. Рекомендуется достижение следующих степеней плотности грунта:

мин. 92% Шкалы Проктора в районах, ненагруженных транспортным движением;

мин. 95% Шкалы Проктора в районах, нагруженных транспортным движением.

В то время как в орошаемых грунтах необходимо увеличить степень плотности грунта:

мин. 95% Шкалы Проктора в районах, ненагруженных транспортным движением;

мин. 98% Шкалы Проктора в районах, нагруженных транспортным движением.

Уплотнение грунта необходимо проводить слоями, максимально 30 см, таким образом, чтобы избежать чрезмерной овальности колодца, а также смещений или изгибов канализационных присоединений. Особенно тщательно выполнить заполнение возле днищ без плоского дна – необходимо подсыпать песок/гравий лопатой под основание колодца, чтобы заполнить пустоты и обеспечить хорошую, равномерную опору целой поверхности.

Уплотнение

Нужно помнить о уплотнении грунта вокруг колодца во время снятия крепления стенок траншеи и о защите обсыпки и засыпки от вымывания мелких фракций грунтовыми водами. В целях поддержания необходимой плотности грунта в траншее рекомендуется предотвращать вымывание с помощью:

глиняных замков;

листов геотекстиля или грунта, применяемых поперёк траншеи за колодцами.

Барьеры должны быть размещены максимум каждые 50 метров, лучше всего 0,5-1 м за стоком из колодца, иметь ширину, соответствующую ширине траншеи, и достигать уровня 0,3 м выше ожидаемого наивысшего уровня грунтовых вод. Барьеры должны достигать дна траншеи, т.е. представляют собой также блокировку потока в слое подсыпки, с условием, что слой глины имеет толщину около 0,3 м.

Рекомендации по установке – подсоединение канализационных труб

В канализационных узлах использовать сборные днища.

Днища оснащены патрубками для соединения с канализационными гладкостенными системами (SW) и двустенными Wavin X-Stream системами в виде раструбных и гладких концов.

Раструбные патрубки SW имеют желоб с установленным на заводе уплотнителем и делают возможным соединение патрубков SW колодцев с гладкостенными трубами из ПВХ и других материалов (ПП, ПЭ), а также с трубами других систем, напр. напорных из ПЭ, чугунных, керамических, бетонных (с помощью адаптеров). На гладких концах раструбно присоединяемых труб должна быть снята фаска.

Раструбные патрубки XS делают возможным соединение с гофрированными трубами X-Stream. В этом случае уплотнитель устанавливается в трубе между 2-мя последними выступами гофрированной трубы.

Соединение с другими системами гофрированных труб не тестировалось, но соединение возможно с помощью специальных переходов.

Некоторые колодцы имеют присоединения в виде гладкостенных патрубков. На готовых гладких концах на заводе снята фаска и они приготовлены для соединения с раструбным патрубком трубы или фитинга.

При соединении патрубков в форме гладких концов с системой гладкостенных труб использовать стандартное раструбное соединение – раструб трубы или фитинга с уплотнителем, установленным в желобке, надвинуть на гладкий конец.

При соединении гладких патрубков с системой двустенных труб Wavin X-Stream использовать соединительные муфты и переходные фитинги.

Независимо от вида выполняемого соединения соединяемые элементы должны быть чистыми, не должны содержать гравия или песка. В случае загрязнения необходимо хорошо их очистить. Во время монтажа применять профессиональные смазочные средства, рекомендуемые для пластиковых материалов и для резиновых уплотнителей.

Внимание

В качестве смазки не использовать пасты, имеющие абразивные свойства, которые негативно влияют на резиновые уплотнители.

Гладкие патрубки, устанавливаемые в раструбе, необходимо защищать во время транспортировки, хранения и монтажа. Не следует использовать поцарапанные патрубки, т.к. они не гарантируют сохранения герметичности.

В связи с характером нагрузок в грунте и разрушением труб (особенно жёстких) в местах соединения труб с колодцами рекомендуется сохранять эластичные соединения. Все соединения Wavin раструб/гладкий конец сохраняют функциональность при отклонениях ±2° для диаметров до dn 315 и ±1,5° для диаметров > dn 315.

Wavin предлагает множество эластичных соединений как в случае соединений с патрубками колодцев, так и с муфтами in situ.

Патрубки днищ Tegra стандартно оснащены интегрированными, регулируемыми соединительными раструбами с диапазоном регулировки ±7,5°.

В случае выполнения нестандартных углов с использованием диапазона регулировки регулируемых раструбов рекомендуется:

используемый диапазон регулировки по мере возможностей равномерно распределить между патрубками притока и оттока;

в каждом соединении не превышать максимальный диапазон изменения угла (+/-7,5°).

Для соединения труб с большими уклонами и выполнения плавных изменений направления потока снаружи колодца служат регулируемые соединительные муфты ±5,5°.

Внимание

Многие пользователи по эксплуатационным причинам требуют изменения направления потока в пределах колодца (применения так называемых поворотных днищ). В особых случаях допускают отводы с изменением угла до 30°.

В случае использования колодцев Wavin с элементами систем из других материалов (напр. бетона, керамики) необходимо использовать специальные фитинги, т.е.

переходы для бетонных труб DN 110 – DN 500;

переходы для керамических труб DN 110 – DN 315.

Инструкция по монтажу колодцев Tegra 1000 NG

Перед началом монтажных работ необходимо убедиться в том, что все изделия свободны от загрязнений и повреждений, все части элементов в наличии. Очистить раструбы и уплотнительные кольца, проверить, правильно ли они установлены. Проверить соответствует ли конфигурация соединений с днищами с лотковой частью заданию на монтажные работы (диаметр, направление притока, тип соединительных патрубков).С учетом того, что днище имеет двойное дно, место его установки должно быть приблизительно на 10 см ниже по сравнению с дном траншеи для укладки канализационной трубы. С учетом относительно малого веса отдельных элементов их переноску могут выполнять два человека.

1-й шаг – подготовительные работы

Подготовительные работы

Сборку колодцев следует выполнять на выровненном в горизонтальной плоскости, стабильном дне котлована. С дна котлована следует удалить большие и острые камни. На дне котлована выполнить слой подсыпки из песка толщиной не менее 10 см. Если в качестве основания используется не родной грунт, то толщина слоя неуплотнённой подсыпки должна быть более 10 см.

ВНИМАНИЕ! Котлован для установки колодца должен быть глубже, чем траншея для укладки труб системы.

2-й шаг – первое присоединение

Проверить установку днища с лотковой частью, принимая во внимание запланированное направление течения, а также положение присоединительных раструбов.

Возможны 2 способа выполнения соединений:

путём насаживания днища с лотковой частью на уложенную трубу;

путём введения трубы в раструб установленного днища с лотковой частью.

С целью облегчения монтажа следует смазать раструбы антифрикционным средством.

ВНИМАНИЕ!

1. Во всех случаях, где говорится об антифрикционном средстве, следует использовать средства, профессионально допущенные для применения с резиновыми уплотнительными прокладками и пластмассами. Не допускается применение смазок на основе нефтепродуктов.

2. Возможные заменители антифрикционных средств следует применять не менее, чем с 10-кратным разбавлением. После монтажа они должны утрачивать антифрикционные свойства.

3-й шаг – выравнивание днища с лотковой частью

Для выравнивания днища по горизонтали следует использовать стандартное оборудование (например, лазерный уровень).

4-й шаг – остальные присоединения

4-й шаг – остальные присоединения Выполнить остальные присоединения, не забывая об обеспечении необходимого угла и уклона. С целью облегчения монтажа можно использовать антифрикционное средство. Регулируемые раструбы можно отклонять в любом направлении на угол до 7,5°. Направление регулируемого раструба можно изменять при помощи трубы соответствующего диаметра и длиной > 1 м

5-й шаг – стабилизация днища с лотковой частью

Стабилизация днища с лотковой частью

С целью обеспечения неподвижности днища с лотковой частью колодца при монтаже рекомендуется выполнить засыпку котлована до уровня, по крайней мере на 20 см превышающего верхний уровень трубы (труб).

Засыпку выполнять слоями толщиной не более 30 см по всему периметру колодца с тщательным уплотнением.

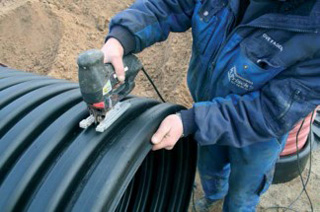

6-й шаг – обрезка шахтной трубы

В качестве шахты колодца используется гофрированная шахтная труба DN 1000. Обрезку шахтной трубы до нужной высоты следует выполнить электрической или ручной пилой.

ВНИМАНИЕ! На заводе обрезка шахтной трубы выполняется в углублениях гофра. Для соединения с раструбами днища с лотковой частью и конической горловины допускается обрезка шахтной трубы в любом месте. В случае присоединения гофрированной трубы при помощи соединительной муфты гофрированную трубу следует обрезать по наружной поверхности гофра.

После обрезки гофрированной трубы до нужного размера следует зачистить края трубы от заусенцев, оставшихся после подрезки, и удалить стружку.

7-й шаг – монтаж уплотнительного кольца

Уплотнительное кольцо, предназначенное для раструбного соединения DN 1000, установить с наружной стороны шахтной трубы в самое нижнее углубление между гофрами.

Обрезка шахтной трубы

ВНИМАНИЕ! Следует проверить правильность установки уплотнительного кольца (см. рисунок)

Расположение уплотнительных колец и места подрезки трубы для разных вариантов показаны выше. Раструб лотковой части смазать соответствующим антифрикционным средством, после чего выполнить соединение шахтной трубы с лотковой частью. При установке шахтную трубу следует удерживать в положении, перпендикулярном лотковой части.

Для облегчения монтажа рекомендуется также смазать уплотнительное кольцо.

В случае установки двухраструбной муфты уплотнительные кольца устанавливаются между каждым раструбом и присоединяемым элементом (см. 6-й шаг).

8-й шаг – монтаж конической горловины

Монтаж уплотнительного кольца

Для присоединения конической горловины к шахтной трубе уплотнительное кольцо следует установить с наружной стороны гофрированной трубы в первое полное углубление. Раструб конической горловины и уплотнительное кольцо смазать соответствующим антифрикционным средством, после чего выполнить монтаж конической горловины, удерживая шахтную трубу в положении, перпендикулярном раструбу и обеспечив сочленение подвеса лестницы, имеющегося в конической горловине, с предварительно смонтированной лестницей в зависимости от варианта монтажа лестницы.

9-й шаг – неглубокий монтаж

Возможно выполнение колодца без использования шахтной трубы путём соединения конической горловины непосредственно с лотковой частью.

В таком случае следует найти внутри конической горловины обозначенное место подрезки и отрезать её раструб электрической или ручной пилой.

Монтаж уплотнительного кольца

В канавку, образовавшуюся в нижней части конической горловины, установить уплотнительное кольцо и соединить коническую горловину с лотковой частью, используя раструб лотковой части.

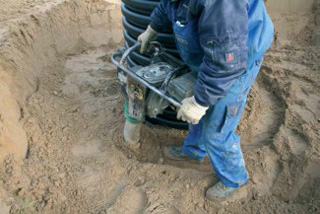

10-й шаг – засыпка котлована вокруг колодца

Выполнить равномерную засыпку котлована песком слоями толщиной не более 30 см по всему периметру колодца. Следует обеспечить степень уплотнения грунта, соответствующую имеющимся грунтововодным условиям и последующей внешней нагрузке.

Рекомендуется выполнять уплотнение грунта не менее, чем до следующих значений по шкале Проктора (SPD):

1 - 90% SPD при установке колодца в зоне зелёных насаждений;

2 - 95% SPD при установке колодца на дороге с умеренной нагрузкой от дорожного движения;

3 - 98% SPD при установке колодца на дороге с большой нагрузкой от дорожного движения.

Засыпка котлована вокруг колодца

В случае высокого уровня грунтовых вод рекомендуется повысить степень уплотнения грунта до уровня не менее 95% SPD в зоне зелёных насаждений и не менее 98% SPD на дороге с умеренной нагрузкой от дорожного движения.

11-й шаг – установка люков

Описание люков – см. раздел Люки.

Инструкция по монтажу люков – см. ниже.

Руководство по монтажу лестницы

Общие указания

Лестница из стеклопластика в колодце Tegra 1000 NG

Перед монтажом следует проверить лестницу и имеющиеся крепёжные элементы в отношении их комплектности и пригодности к монтажу, а также ознакомиться с приложенной инструкцией по монтажу и монтажной схемой.

Определение длины лестницы

На основании приложенной монтажной схемы лестницы следует определить её высоту, число мест её опоры в колодце и их расположение в зависимости от высоты колодца

Лестницы поставляются четырёх стандартных длин:

22998971 лестница Т1000 L=1,63 м - 6 ступеней

22998972 лестница Т1000 L=2,83 м - 10 ступеней

22998973 лестница Т1000 L=4,03 м - 14 ступеней

22998974 лестница Т1000 L=5,23 м - 18 ступеней

Лестницу стандартной длины можно обрезать с целью согласования её высоты с глубиной колодца.

ВНИМАНИЕ! Если требуется обрезать лестницу, то следует соблюдать следующие правила:

подрезку лестницы до требуемой высоты выполнить ручной или механической пилой;

концы лестницы всегда должны выступать вверху и внизу за ступени на 65 мм или на 50 мм от их краёв, считая от оси ступени (см. монтажную схему).

Выбор варианта монтажа

Можно выбрать способ монтажа лестницы, наиболее подходящий для конкретной ситуации:

монтаж лестницы в колодце Tegra 1000 NG, установленном в грунт;

монтаж лестницы выполняется перед установкой шахтной трубы.

Монтаж лестницы в колодце Tegra 1000 NG, установленном в грунт

Элементы лестницы из стеклопластика

1. Крепление кронштейнов к лестнице

Кронштейны следует установить на поручнях лестницы между самой нижней и второй ступенями, после чего их зафиксировать, установив заглушки. При выполнении данной операции руководствоваться рис.4.

ВНИМАНИЕ! В случае необходимости (см. монтажную схему) следует таким же образом закрепить вторую пару кронштейнов на середине высоты лестницы.

2. Подвешивание лестницы в колодце

Лестницу с установленными кронштейнами следует опустить в колодец и навесить её, вдавив верхнюю перекладину в верхний подвес лестницы, имеющийся в конической горловине.

Обработанная для предотвращения скольжения сторона ленты - со стороны гофрированной трубы, гладкая сторона ленты - внутрь колодца.

ВНИМАНИЕ! В случае необходимости размещения первой ступени лестницы ближе к верху колодца, возможна её подвеска по варианту 2 (см. монтажную схему), то есть с установкой в подвесы конической горловины второй сверху перекладины лестницы

Кронштейны лестницы, установленные между нижними ступенями, будут служить временной нижней опорой лестницы.

3. Установка и крепление держателя лестницы

Для закрепления нижнего держателя лестницы необходимо спуститься внутрь колодца. Перед окончательным закреплением нижнего держателя следует соблюдать осторожность при спуске в колодец по лестнице. При выполнении этой операции рекомендуется воспользоваться средствами защиты от падения с высоты (удерживающим стропом).

Ленту протянуть через отверстия кронштейнов таким образом, чтобы место её соединения находилось на стороне, противоположной (180°) тому месту, на котором будет расположена лестница. Лента должна быть повёрнута гладкой стороной внутрь колодца.

Обеими руками взяться за концы ленты, выгнуть ленту внутрь трубы, соединить концы (гнездо/вкладыш), оттолкнуть ленту таким образом, чтобы она приняла круговую форму и дать ей возможность "защёлкнуться" в соответствующем углублении шахтной трубы.

ВНИМАНИЕ! В связи с упругостью ленты следует соблюдать осторожность во избежание защемления пальцев.

Поэтапный монтаж лестницы в колодце Tegra 1000 NG - выполняется перед установкой шахтной трубы
1. Подготовка держателя лестницы (ленты и двух кронштейнов)

В случае глубокого котлована рекомендуется до того, как будет выполняться соединение шахтной трубы с лотковой частью, предварительно установить в шахтной трубе держатели ленты.

В первую очередь следует смонтировать кронштейны на ленте лестницы с обеспечением соответствующей ориентации (см. рис. 4) и имея в виду, что они должны выступать с гладкой стороны ленты. Противоположной стороной, которая покрыта обрезиненным рифлением, лента войдёт в углубление шахтной трубы.

ВНИМАНИЕ! В глубоких (>3,8 м) колодцах устанавливается второй держатель (лента и два кронштейна), который располагается посередине лестницы, с учётом того, что расстояние между местами крепления лестницы не должно превышать 2,95 м. При необходимости можно приобрести дополнительный держатель.

2. Предварительный монтаж держателя лестницы в шахтной трубе

После этого ленту лестницы с кронштейнами следует вставить в шахте колодца в соответствующее углубление гофра (см. рис. 6), считая от нижнего конца шахтной трубы (см. монтажную схему), таким образом, чтобы соединение оказалось напротив (180°) того места, где будет находиться лестница.

Расстояние между кронштейнами выставить в соответствии с шириной лестницы

ВНИМАНИЕ! В связи с упругостью ленты, при выполнении этой операции следует соблюдать осторожность во избежание защемления пальцев.

3. Выравнивание верхнего подвеса, расположенного в конической горловине, с нижними кронштейнами, установленными в шахтной трубе.

При монтаже конической горловины колодца (8-й шаг) её следует выставить таким образом, чтобы положение имеющегося в ней подвеса лестницы соответствовало положению предварительно смонтированных кронштейнов лестницы. Верхнюю перекладину лестницы закрепить в верхнем подвесе внутри конической горловины. При введении перекладины пружинящий элемент должен податься под действием усилия вдавливания, а после введения перекладины в предназначенное для неё место пружинящий элемент должен частично запереть обойму, охватывающую лестницу, с целью предупреждения смещения лестницы.

4. Навешивание лестницы в колодце

По окончании монтажа колодца следует навесить в нём лестницу, вставив верхнюю её перекладину в верхний подвес, имеющийся в конической горловине (см. рис. 2), а поручни - в пазы кронштейнов (см. рис. 2). Во время этой операции в предусмотренное для этого место вводится верхняя ступень лестницы (вариант 1) или вторая ступень (вариант 2). При введении ступени пружинящий элемент должен податься под действием усилия вдавливания, а затем должен частично запереть обойму, охватывающую перекладину лестницы, с целью предупреждения смещения лестницы.

ВНИМАНИЕ! При необходимости размещения первой ступени лестницы ближе к верху возможна установка лестницы в более высокое положение согласно второму варианту (см. монтажную схему), то есть установка в подвес, имеющийся в конической горловине, второй сверху перекладины.

Для окончания монтажа колодца требуется в него спуститься внутрь. До того, как будет окончательно закреплён нижний держатель, следует соблюдать осторожность при спуске по лестнице. При выполнении этой операции рекомендуется воспользоваться средствами защиты от падения с высоты (привязью, удерживающим стропом).

Закрепить лестницу путём запирания пазов кронштейнов за счёт введения заглушек в специальные канавки (см. рис. 7).

При обоих вариантах монтажа после установки лестницы следует убедиться в том, что все элементы расположены должным образом в предназначенных для них местах и что обеспечены необходимые расстояния лестницы как от верха, так и от низа. Поручни лестницы не должны упираться в монтажную площадку и даже при установке по первому варианту (см. монтажную схему) лестница должна быть расположена таким образом, чтобы не был заужен лаз и не был затруднён спуск через него.

Следует помнить! Выполнение монтажа лестницы в соответствии с данным руководством и соблюдение вышеизложенных правил являются гарантией безопасности лиц, спускающихся в колодец.

Инструкция по монтажу муфт in situ

В канализационных колодцах Wavin предусмотрена также возможность выполнения подключений труб выше днища – на уровне шахтной трубы. Подключение выполняется на строительной площадке. Это можно выполнять как при строительстве новых сетей с колодцами, так и при подлючении новых соединений к уже работающей сети. Для этого служат специально запроектированные сборные двуэлементные фитинги, состоящие из резинового уплотнителя и раструба, подготовленного для соединения труб, называемые муфтами in situ (лат., по месту’, т.е. на строительстве). Для выполнения монтажных работ необходимы простые, общедоступные инструменты. Фреза, выполняющая круглые отверстия, одевается на дрель мощностью мин. 850 W. Для выполнения большего количества отверстий в течении небольшого промежутка времени, особенно в колодцах со стенками из ПЭ или ПП, лучше использовать более мощные дрели. Шахтные трубы колодцев Wavin, в связи с гофрированной конструкцией стенок, дают хорошую, широкую опору таким муфтам и подсоединяемым трубам.

Для сохранения герметичности и долговечности подсоединения рекомендуется выполнение хорошей грунтовой опоры для труб, подсоединяемых выше дна колодца – хорошее уплотнение грунта до уровня подсоединения in situ и осторожное уплотнение грунта выше него (без чрезмерной деформации).

В обслуживаемых колодцах DN 1000 и 600 возможно выполнение подключения трубами канализации с диаметрами 110, 160 и 200 мм. Для более маленьких колодцев таким образом выполняется подключение труб канализации с диаметрами 110 и 160 мм. Аналогично подключается к колодцам напорная труба с диаметром 90 мм. К шахтной трубе колодцев также можно подключить напорные трубы с диаметрами 40, 50, 63 и 90 мм. В случае подключения маленьких напорных труб используются специально сконструированные уплотнители in situ и фрезы (см. раздел Аксессуары к колодцам и инструменты).

Монтаж муфты in situ

Комментарии:

1. Важно, чтобы выполняемое подключение не нарушало уплотнителя в раструбном подсоединении.

2. В случае выполнения нескольких подсоединений к одному и тому же колодцу рекомендуется, чтобы края отверстий для муфт in situ не были ближе, чем 10 см.

3. Фреза является стальным инструментом и поэтому ее размеры могут изменяться под влиянием температуры. Летом, оставленная надолго на солнце, может выполнять слишком большие отверстия, а зимой слишком маленькие. Желательно выполнять отверстия фрезой, хранящейся при температуре 10-25°C.

Инструкция по монтажу люков колодцев Wavin для класса A15

В случае монтажа люков класса A15 используются 2 варианта:

люк, установленный непосредственно на шахтной трубе колодца;

в неуплотненной почве - люк на конической горловине.

Для люков, установленных непосредственно на шахтной трубе колодца, важно обрезать края колодца в соответствующем месте – посередине наружного гофра трубы.

Во втором варианте (железобетонные или полимерные люки, установленные на конической горловине) рекомендуется, чтобы верхний край конической горловины был размещен минимум 1 см выше уровня земли. В этом случае во время снятия люка земля не попадает внутрь колодца.

Инструкция по монтажу люков колодцев Wavin классов B125-D400

Правилом правильного выполнения "плавающего" люка является:

получение равномерного соединения поверхности дороги (тротуара) с люком;

ликвидация щелей между поверхностью и чугунными и пластиковыми элементами;

обеспечение опоры корпуса люка по всей поверхности.

Слой грунта между чугунными элементами и поверхностью должен быть однородным и иметь толщину мин. 4-5 см. Жесткие разгрузочные элементы венчающего элемента (напр. разгрузочное кольцо) должны быть размещены мин. 10 см ниже поверхности. В битумных покрытиях рекомендуется заменить жесткие разгрузочные элементы пластиковыми элементами (напр. полимерные конические горловины), которые могут быть размещены неглубоко под поверхностью (мин. 5-6 см).

Перед строительством дорожного покрытия правильно уплотнить грунт в траншее – возле колодцев уплотнять слоями по всей высоте колодца равномерно по всему периметру и получить степень уплотнения грунта согласно требованиям инструкции по монтажу и проекту. Обеспечить долговечность уплотнения – слои засыпки и обсыпки предохранить от вымывания.

Нижеизложенную инструкцию и содержащиеся в ней рекомендации необходимо рассматривать как указания.

Исполнитель, ответственный за монтаж люка, должен каждый раз подбирать способ монтажа в зависимости от типа грунта. Он может при этом оставить за собой право вносить изменения и улучшения в способ монтажа люков и дождеприёмников колодца. Одновременно он должен придерживаться выше указанных правил и технических рекомендаций.

Перед установкой люков необходимо проверить, что ни один элемент не поврежден. Никогда не устанавливайте повреждённые элементы.

Примечание 1:

Перед строительством дорожного покрытия правильно уплотнить грунт в траншее. Возле колодцев уплотнение проводить слоями по всей высоте колодца равномерно по всему периметру. Получить степень уплотнения грунта согласно рекомендациям проекта.

Рекомендации по выбору способа уплотнения грунта в зависимости от класса грунта и оборудования основывать на норме PN-ENV 1046.

С целью обеспечения долговечности уплотнения вокруг колодцев использовать средства и методы защиты, предусмотренные в норме PN-EN 1610 с приложением от 2007 и PN-ENV 1046.

Примечание 2:

При выполнении уплотнённых покрытий инспекционные колодцы не требуют использования разгрузочных элементов. Опорой для люка/дождеприёмника, установленного на телескопическом адаптере, являются верхние слои уплотнённой поверхности грунта.

Примечание 3:

Использование разгрузочного кольца как опоры для люка рекомендуется временно. Элементом, соединяющим люк с разгрузочным кольцом, является слой бетона, заливаемого на месте, толщиной мин. 4 см и диаметром мин. 15 см больше, чем диаметр люка, который защищает люк от разрушений под воздействием динамических нагрузок.

При заливке дорожного покрытия слой бетона удаляют, освобождая люк с телескопической трубой. Разгрузочное кольцо оставляют в предыдущем месте (возможно регулируется его высота относительно земной поверхности). Если новое покрытие не закрывает кольцо слоем мин. 10 см, рекомендуется его удаление, так как неглубокое перекрытие жёсткого элемента является неблагоприятным для твердой поверхности. Жёсткая структура верхнего слоя дорожного покрытия под влиянием динамических нагрузок будет растрескиваться, трещины будут расти в результате постоянных динамических нагрузок и циклов замерзания/оттаивания.

Запомните номер заказа: 1

Обработка заказов с 09:00 до 18:00
без выходных
