Общие полезные рекомендации по подбору, установке и эксплуатации систем поверхностного водоотвода Gidrolica

Для того, чтобы система поверхностного водоотведения долго и эффективно работала, нужно:

• — правильно подобрать все элементы поверхностного водоотведения»;
• — правильно установить;
• — правильно эксплуатировать.

Для профессионального решения водоотведения на Вашем объекте лучше обратиться к специалистам нашей компании, которые в соответствии с основными правилами подберут наиболее подходящее решение для Вашего объекта.

Первое правило - соответствие классам нагрузки

Самое главное правило при подборе элементов систем поверхностного водоотведения - это соответствие этих элементов заявленной нагрузке той зоны, где будут заложены данные системы. Будет это пешеходная зона, зона проезда легковых автомобилей, грузовых или снегоуборочной техники, всегда нужно подбирать лотки и решетки, а также пескоуловители и дождеприемники в соответствии с классом нагрузки. Представляем классификацию нагрузок по системе EN 1433.

Второе правило - соответствие пропускной способности

Проектируя системы поверхностного водоотведения нужно учитывать площадь водосбора на Вашем объекте, характер покрытия, с которого собираются воды, уклоны поверхностей с которых осуществляется водосбор, объем ливневых и талых вод Вашего региона. Для этого делается гидравлический расчет, и, в соответствии с требованиями гидравлического расчета, выбирается глубина и ширина лотков, т. е. лотки с соответствующей пропускной способностью. Для осуществления расчета лучше обратиться к профессионалам, также Вы можете проконсультироваться с нашими специалистами.

Третье правило - соответствие требованиям установки

Для того, чтобы система поверхностного водоотвода служила долгие годы, нужно обязательно устанавливать ее в соответствии с требованиями по установке данных систем. Обязательным требованием является установка лотков в бетонное основание. Толщна основания зависит от класса нагрузки, предполагаемой в зоне заложения.

Четвертое правило - соответствие требованиям эксплуатации

Для эффективной и бесперебойной работы ливневой системы поверхностного водоотведения нужно обеспечить контроль эксплуатации за уровнем засорения ливневой системы и ее своевременной прочисткой службой эксплуатации. Важно проводить своевременную прочистку элементов водоотведения, таких как лотки, пескоуловители и дождеприемники. Делается это просто благодаря съемным решеткам, в зависимости от характера объекта в среднем раз в месяц.

Общие рекомендации по монтажу и эксплуатации систем поверхностного водоотвода Gidrolica

Общие рекомендации по монтажу базируются на нормах и принципах прописанных в СП 32.13330.2012 «Канализация. Наружные сети и с ооружения. Актуализированная редакция СНиП 2.04.03-85» и европейском стандарте EN 1433.

Для максимальной службы и наиболее эффективной работы системы поверхностного водоотвода необходимо правильно подобрать все элементы поверхностного водоотвода, исходя из значений гидравлического расчета, класса нагрузки и уклона местности (не менее 0,03%).

1. Начинать монтаж следует с установки пескоуловителя либо лотка с вертикальным водосливом в нижней отметке трассы, от которого можно наметить линию укладки водоотводного канала.

2. Перед монтажом лотков и заливкой бетонной обоймы необходимо уплотнить основание траншеи с коэффициентом уплотнения грунта ≥ 1 на глубину 200мм.

3. Бетонные лотки устанавливаются в бетонную обойму, размеры которой зависят от воспринимаемой нагрузки при эксплуатации. (См. Таблицу зависимости размеров обоймы от класса нагрузки)

4. Основание бетонной обоймы заливается на уплотненный грунт. После того, как основание обоймы набирает 30% от прочности, на него допускается установка лотков. Следует учитывать, что при заливке вертикальной части обоймы бетоном в целях избегания деформации стенок лотка, необходимо применять монтажные распорки.

5. Подключение лотков к системе дождевой канализации осуществляется через пескоуловитель. Дополнительным вариантом выпуска может служить выпуск из лотка при помощи торцевой заглушки с горизонтальным патрубком или лотка с вертикальным водосливом.

6. После установки линий лотков и пескоуловителей необходимо выполнить заливку пазух бетонной обоймы, предварительно проверив уровень установки лотков и подключение пескоуловителей к системе дождевой канализации. Для избегания всплытия лотков, заливка пазух ведется послойно.

7. Для зон с повышенной нагрузкой (от D400 до F900), лоток бетонируется на всю высоту с учетом усиленной насадки.

8. При монтаже бетонной обоймы необходимо предусмотреть температурные швы - параллельно водоотводной линии на расстоянии 1,5-2 см с каждой стороны и перпендикулярно на расстоянии 5 см друг от друга.

9. Необходимо произвести герметизацию стыковочных швов бетонных лотков. Стыки между лотками заполняются эластичным герметиком с коэффициентом эластичности 200%.

10. При сопряжении с бетонным покрытием или асфальтобетонным покрытием необходимо обустройство гидроизоляционного шва:

• — уплотнительный шнур 1-3 С 20*25 ГОСТ 6467-79;
• — герметик с эластичностью 200%;
• — грунтовка на стыке лотка и покрытия.

11. После монтажа, уровень водоприемной решетки должен быть на 3-5 мм ниже уровня дорожной одежды. При асфальтировании территории недопустим наезд асфальтоукладчика на линии каналов.

12. При необходимости соединения лотков под произвольным углом, отличным от угла 90° необходимо распилить лотки и решетки по есту стыка под углом равным половине требуемого угла.

13. Допускается сверление отверстий в стенках и дне лотка для горизонтального и вертикального отвода воды. Диаметр отверстия должен быть на один типоразмер меньше диаметра условного прохода бетонного лотка. После установки трубы, зазоры между стенкой трубы и бетонным лотком должны быть герметизированы.

14. Для обеспечения нормальной эксплуатации всей системы линейного водоотвода необходимо производить очистку корзины для пескоуловителей. Периодичность определяется условиями эксплуатации.

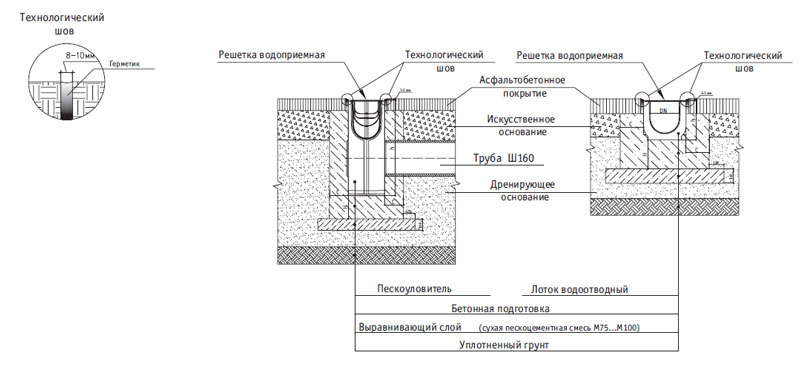

Схема установки пластикового пескоуловителя в асфальтобетонное покрытие класс нагрузки A15-250
Схема установки пластикового лотка в асфальтобетонное покрытие класс нагрузки A15-250

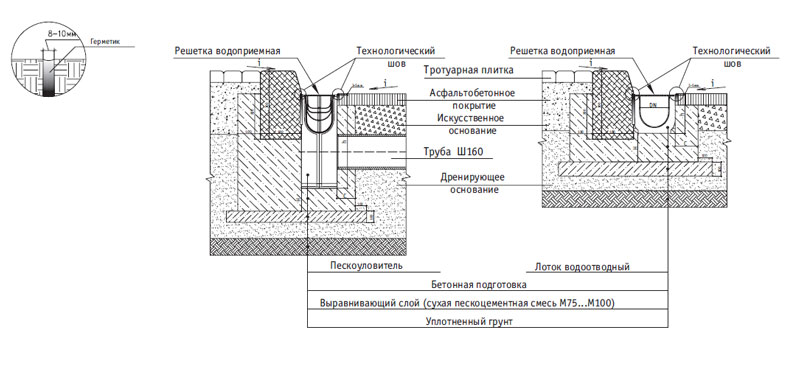

Схема установки пластикового пескоуловителя к бордюру класс нагрузки A15-250
Схема установки пластикового лотка к бордюру класс нагрузки A15-250

КЛАСС НАГРУЗКИ	A15	D125	C250
Ширина бетонной обоймы, С, мм	80	100	100
Толщина бетонной обоймы, Н, мм	100	100	150
Марка бетонной подготовки	B25	B25	B25

GidroLica Light/PoLyLight - это серии лотков из полипропилена/полимербетона, а также комплектующие их решетки из нержавеющей стали или пластмасы, созданные специально для пешеходных зон. Идеальное решение для использования в частном секторе.

Область применения:

• — частное строительство;
• — коттеджное строительство;
• — городское строительство;
• — спортивные объекты.

Качество:

• — изготовлены из морозоустойчивого пластика;
• — материал устойчив к неблагоприятным условиям среды, а также к воздействию агрессивных веществ.

GidroLica Standart - это стандартные пластиковые лотки с разнообразными областями применения. Благодаря широкому ассортименту являются идеальным решением проблем водоотводения на различных объектах.

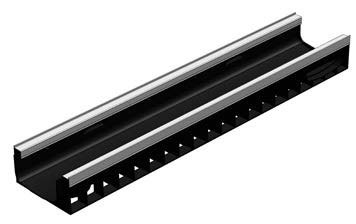

Gidrolica Standart Plus – это стандартные пластиковые лотки, усиленные стальной оцинкованной насадкой для предохранения края лотка от повреждения.

Область применения:

• — частное строительство;
• — коттеджное строительство;
• — городское строительство;
• — спортивные объекты;
• — гаражи, стоянки автомобилей, парковки легкового автотранспорта.

Качество:

• — изготовлены из морозоустойчивого полипропилена;
• — материал устойчив к неблагоприятным условиям среды, а также к воздействию агрессивных веществв.

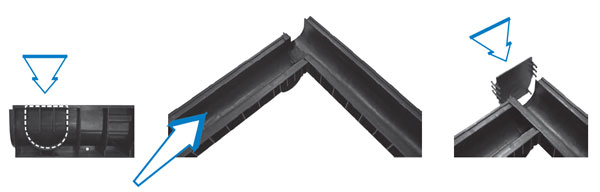

Угловое соединение лотков

1. Вырезать отверстие в боковой стенке лотка (специально обозначенный состыковочный узел).

2. Состыковать лотки под углом 90°, при необходимости обработать место стыковки герметиком.

3. Состыковать заглушку с лотком до защелкивания замков.

Gidrolica PolyStandart – стандартные полимербетонные лотки с хорошей пропускной способностью, самоочищаемостью, а также с увеличенным (до 30 лет) сроком эксплуатации.

Область применения:

• — частное строительство;
• — коттеджное строительство;
• — городское строительство;
• — спортивные объекты;

Качество:

• — изготовлены из полимербетона, сочетающего в себе преимущества как пластика, так и бетона;
• — материал устойчив к неблагоприятным условиям среды, а также к воздействию агрессивных веществв.

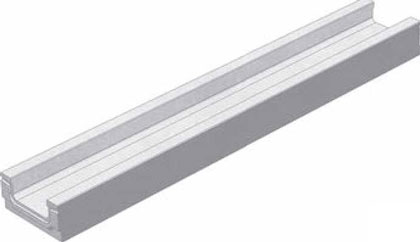

BGF – мелкосидящие бетонные лотки без насадки. Являются лотками с самыми низкими высотами в нашем ассортименте. Идеальны для применения в местах с ограниченной высотой наливного пола.

BGU – универсальные бетонные лотки без насадок с широкими областями применения.

Область применения:

• — вокруг жилых домов, гаражей;
• — спортивные объекты;
• — коттеджное строительство;
• — индивидуальная застройка.

Качество:

• — высококачественный бетон класса B40;
• — коэффициент влагопоглощения не выше 4%;
• — устойчивость к воздействию агрессивных веществ.

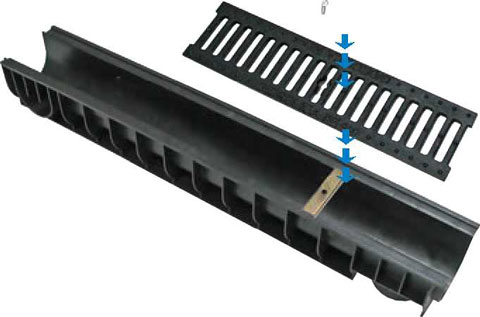

Крепление решеток

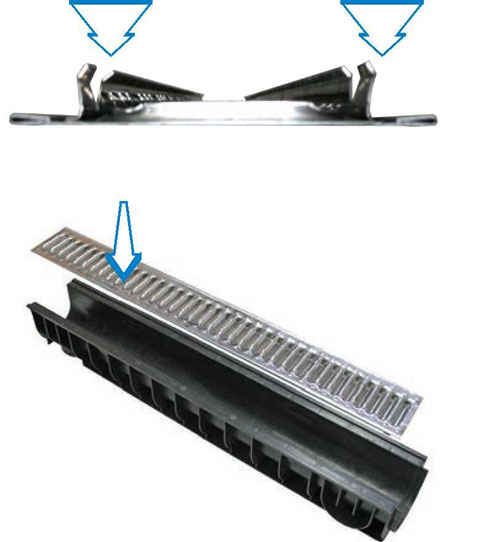

1. Немного отогнуть замки, расположенные по краям на внутренней стороне решетки.

2. С усилием вставить решетку в лоток.

1. Отсоединить болт и установить основную часть крепежа (без болта) в лоток.

2. Установить болт в специальное отверстие для болтов на решетке.

3. Соединить весь крепеж в лотке, таким образом, чтобы шляпка болта была сверху решетки, а основная часть крепежа в лотке.

4. Затянуть болт до упора, проконтролировав основную часть крепежа, до создания надежного крепления решетки с лотком.

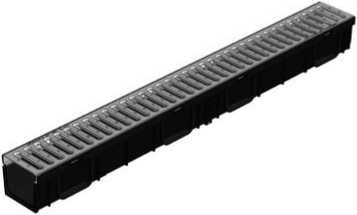

Gidrolica Pro – пластиковый лоток с увеличенной кромкой для полиамидной решетки класса нагрузки C250.

Область применения:

• — частное строительство;
• — коттеджное строительство;
• — городское строительство;
• — спортивные объекты.

Качество:

• — изготовлены из морозоустойчивого полипропилена;
• — материал устойчив к неблагоприятным условиям среды, а также к воздействию агрессивных веществ.

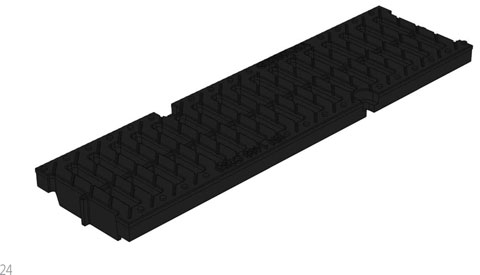

Преимущества пластиковых (полиамидных) решеток:

• — Высокая прочность материала;
• — Устойчивость к механическому износу, маслам, органическим растворителям, бензину, реагентам;
• — Выдерживают температуры в диапазоне от -50 до +140°С;
• — Легкий вес, простота в установке;
• — Увеличенные ребра жесткости;
• — Способны выдержать вес легкового автотранспорта.

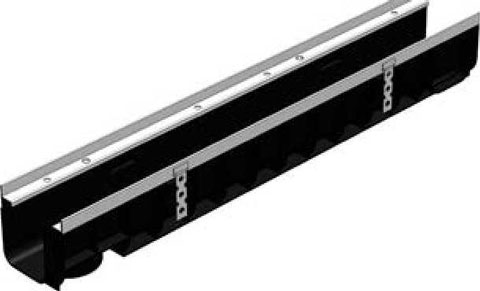

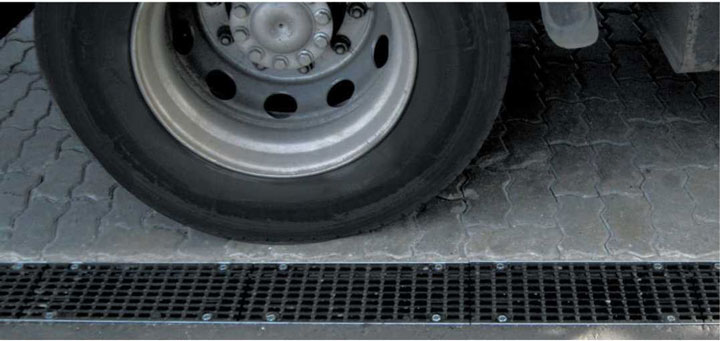

Gidrolica® Super – стандартные пластиковые лотки, усиленные стальной оцинкованной насадкой и закладными для дополнительного удержания в бетоне. Используются с решетками класса нагрузок DN400-E600.

Область применения:

• — автозаправочные станции;
• — автомойки;
• — логистические центры;
• — транспортные терминалы;
• — промышленные предприятия;
• — складские комплексы.

Качество:

• — изготовлены из морозоустойчивого пластика;
• — материал устойчив к неблагоприятным условиям среды, а также к воздействию агрессивных веществ;
• — усиленная стальная оцинкованная насадка, защищающая край лотка.
